Применение

Контроллер автоматической компенсации реактивной мощности JKW подходит для саморегулируемых конденсаторных компенсационных устройств в распределении низкого напряжения, что повышает эффективность силовых трансформаторов, уменьшает потери линии и улучшает качество напряжения. Конечная цель - повышение экономической и социальной эффективности

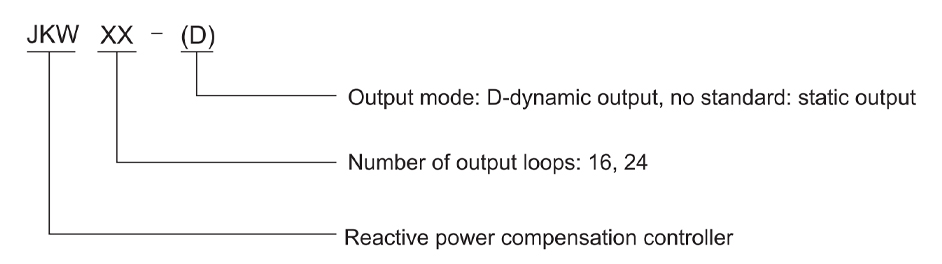

Код и значение

Функциональные характеристики

Использование методов отбора проб с использованием переменного тока

Цифровая интеграция, фильтрация, нечувствительная к гармонике.

Рассматривать реактивную мощность как контрольную физическую величину; Высокая точность контроля. Полностью цифровая работа с контрольными параметрами, простая в использовании, шаг за шагом на месте, данные не будут потеряны и произойдет отключение электроэнергии. Автоматическое принятие и оптимизация отличных схем управления, сокращение количества входов и переключений, увеличение срока службы системы. Сильная антиинтерференционная способность, может противостоять импульсам помех 2000В непосредственно от источника питания, не разрушается, не теряет данные, работает стабильно и надежно. Цифры показывают коэффициент мощности сети, реактивную мощность, напряжение, ток (первичная сторона) и параметры управления. Существует как ручной, так и автоматический режимы работы, которые облегчают установку и отладку пользователей.

Обладает защитой от перенапряжения, мгновенной защитой и быстрым отключением, предотвращает работу конденсатора в условиях перенапряжения, имеет доступные функции ввода и отключения удара и блокировки.

Возможность выбора одной группы конденсаторов с задержкой 200 секунд от отключения до ввода позволяет конденсатору иметь достаточное время разряда после отключения и уменьшает влияние конденсатора на сеть, когда он входит в сеть. входное сопротивление сигнала отбора проб тока составляет менее 0,05; Он может быть извлечен непосредственно из измерительного контура. Выходной цикл 1 - 16 шагов

Основные технические показатели

Основные параметры

Номинальное напряжение: 380 + 10% переменного тока

Номинальный ток: переменный 0 - 5A

Номинальная частота: 50 Гц + 5%

Параметры управления

Чувствительность: 100 мА

Предельная величина смолы COS0: 0,70 - 0,99; Длина шага 0.01; Установка ввода 0,98 и

Задержка отсечения: динамический 0,5 мс - 200; Статический 2 ~ 200;

Изменение КТ: 50 / 5A - 3000 / 5A: шаг 1; Установка 500 / 5А

ёмкость: динамический выход DC12Vx50m

Статический выход 380Vx7A200Vx5A

Точность

Напряжение: + 1.0% ток: + 1.0% коэффициент мощности: + 1.0% реактивная мощность: + 2.0%

Размер установки

JKWD5-16:138x138mm

JKWD5:113x113mm
