Преимущества

Модульная конструкция — обеспечивает быструю масштабируемость и простоту обслуживания.

Интеллектуальное управление — автоматическая адаптация к изменяющимся нагрузкам, поддержка онлайн‑мониторинга.

Высокая надёжность — применение сертифицированных IGBT/IPM‑модулей и прочного металлического корпуса с защитой.

Энергосбережение — снижение потерь электроэнергии и повышение коэффициента мощности.

Универсальность — подходит для широкого спектра промышленных и коммерческих объектов с высоким уровнем гармоник.

Комплект поставки

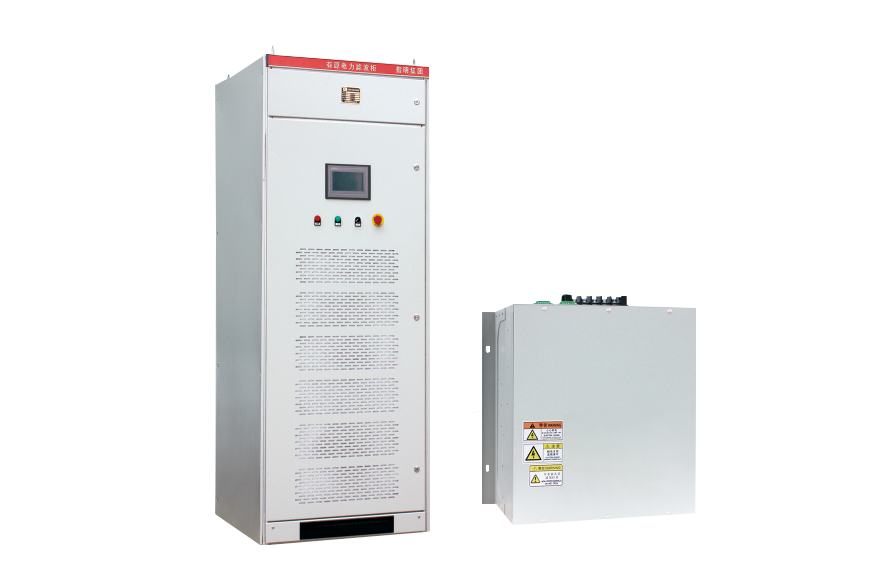

Шкаф активного фильтра ZM-APF

Кабели питания и управления

Руководство по эксплуатации и паспорт изделия

Сертификаты соответствия и протоколы заводских испытаний

Условия эксплуатации

Монтаж — вертикальный, на ровной и твёрдой поверхности

Отсутствие агрессивных, взрывоопасных и химически активных сред

Необходима вентиляция: минимум 200 мм свободного пространства со всех сторон шкафа

Регламентное обслуживание — не реже одного раза в год, с проверкой всех электрических соединений

Области применения

Активный силовой фильтр серии ZMAPF, разработанный на основе современных технологий силовой электроники и цифровой обработки сигналов с использованием высокоскоростных DSPконтроллеров, представляет собой новое специализированное устройство для подавления гармонических искажений в электрических сетях.

Фильтр состоит из двух основных функциональных блоков:

u Блок расчёта командного тока — в режиме реального времени контролирует ток в линии, преобразует аналоговый токовый сигнал в цифровой, передаёт его в DSPпроцессор для выделения основной и гармонической составляющих.

u Блок формирования компенсационного тока — получает сигналы широтно-импульсной модуляции (ШИМ) и управляет силовыми модулями на базе IGBT или IPM, генерируя компенсационный ток, равный по амплитуде и противоположный по фазе гармоническому току в сети. Это позволяет эффективно компенсировать и устранять гармоники.

Серия ZMAPF оптимально подходит для промышленных объектов с высоким уровнем электромагнитных помех или повышенными требованиями к качеству электроэнергии. Оборудование широко применяется в следующих отраслях:

ü металлургия и сталелитейная промышленность

ü телекоммуникационная отрасль

ü железнодорожный транспорт

ü табачная промышленность

ü медицинские учреждения

ü системы водоочистки

ü цементная промышленность

ü автомобилестроение

ü системы автоматизации и процессного управления (SCADA)

ü целлюлозно-бумажная промышленность

ü солнечная энергетика

ü текстильная и лёгкая промышленность

ü строительная отрасль

Высокая надёжность, стабильность работы и отличные характеристики по компенсации гармоник позволяют значительно повысить качество электроэнергии, снизить технические потери и достичь ощутимого энергосбережения. Технология активной фильтрации гармоник является перспективным направлением в области повышения эффективности управления качеством электроэнергии на промышленных и коммерческих объектах.
